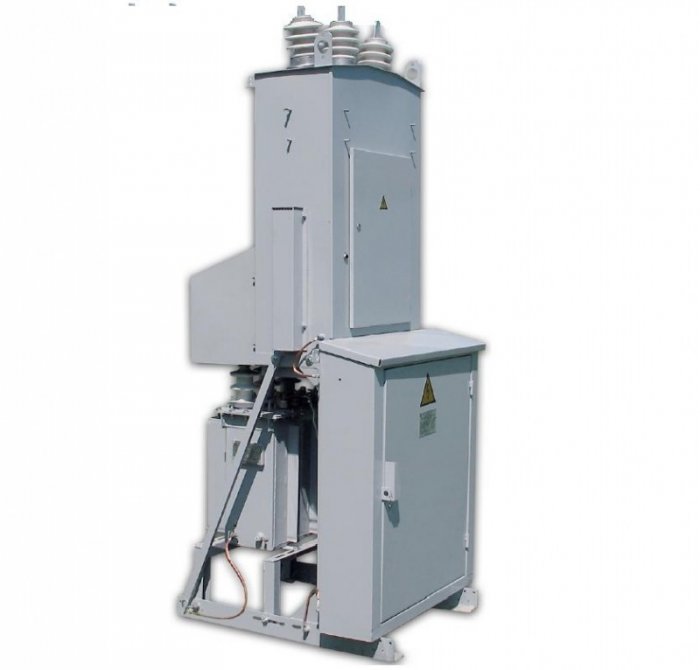

Мачтовые трансформаторные подстанции (КТПМ)

Спрос на комплектные трансформаторные подстанции наружной установки, способные преобразовывать высоковольтное напряжение величиной 6 (10) кВ в значения 380 В и при этом иметь компактные размеры, привел к разработке и выпуску КТП мачтового типа.

Мачтовая трансформаторная подстанция представляет собой электротехническую установку, которая оснащена несколькими основными узлами, имеющими в своем составе множество звеньев:

• РУВН;
• герметичный силовой масляный трансформатор;
• РУНН;
• разрядники и штыревые изоляторы на два уровня напряжения;
• силовые выключатели, преобразователи частот;
• устройства защиты, нагрева, учета активной электроэнергии, управления, стабилизации напряжения, освещения.

Все элементы конструкции крепятся на специальную станину с площадкой для обслуживания и монтируются на опорах высоковольтной линии электропередач.

Конструкция мачтовых КТП

В связи с тем, что мачтовая КТП выполнена в виде открытой установки, ее узлы и детали нуждаются в более серьезной защите от атмосферных воздействий.

Для обеспечения конструкционной стойкости корпус изделия изготавливается из толстой листовой стали и покрывается порошковой эмалью – эпоксидно-полиэфирным покрытием. Это помогает защитить основание от коррозии и увеличить срок службы установки.

Типовые проекты столбовых подстанций реализуются в двух исполнениях:

• А-образные – оснащаются предохранителями, разъединителями, разрядниками и блоком силового преобразователя;
• П-образные – мощные производительные сооружения, имеющие в своем составе ограничители напряжения.

Компания «ЭлектроСтандарт» реализует мачтовые подстанции мощностью от 25 кВА до 250 кВА. По желанию заказчика возможно доукомплектование или изменение количества присоединений на стороне низкого напряжения.

Схема электрических соединений

Масляный или сухой силовой преобразователь подключается к питающей высоковольтной линии электропередач по тупиковой схеме. Обеспечить защиту от токов короткого замыкания и перенапряжения помогают разъединители и предохранители.

Со стороны пониженного напряжения к сборным шинам подключаются три линии и выключатель уличного освещения. ТП мощностью 250 кВА рассчитаны на присоединение 4-х линий и выключателя уличного освещения. Низковольтные линии оснащены коммутационными агрегатами для автоматического управления, блокировки и аварийного выключения системы.

Для учета потребления активной электроэнергии на вводе к узлу РУНН монтируется трехфазный счетчик, подключенный через трансформаторы тока.

Обеспечить стабильную рабочую температуру системы при температуре наружного воздуха до -45°С позволяют обогреватели на основе резисторов.

Преимущества сотрудничества с компанией «ЭлектроСтандарт»

Компания «ЭлектроСтандарт» специализируется на производстве трансформаторных подстанций любой сложности и комплектующим узлам.

Каталог продукции завода представлен следующим рядом изделий:

• ячейки КСО;
• ЩО;
• КТП по типу;
• КТП по мощности;
• КРУ;
• ПКУ;
• реклоузеры;
• БКТП;
• КТПНУ.

Мы предлагаем своим клиентам воспользоваться услугами установки подстанции «под ключ», которая включает в себя следующие манипуляции:

• доставка к месту монтажа;
• полная установка;
• введение в эксплуатацию, наладка;
• замена кабеля.

Мощности нашей компании в Волгограде позволяют организовать проектирование и строительство КТПМ как по типовому, так и по индивидуальному проекту. Мы компетентно подходим к делу и обеспечиваем безукоризненное выполнение требований заказчика.
